一、化合物簡介
1、產品亮點：
- 手機輸入直流電壓企業規模：4.7V-18V
- 最高鍵入電流值：6A
- 可調式理轉換開關頻度：1.6MHz
- 集變為2個MOSFET，主按鈕19m?，同時進行按鈕8m?
- 提出分手電流量軌
- PWM&PFM兩類目標任務形態
- 逐時間段峰峰值功率探測狀態
- 輕載高質量主要形式
- 撐持欠壓、過壓、過流、短路故障、室溫等擋拆
- QFNFC 3.5*3.5-15L 打包封裝
2、利用人生的道理圖：

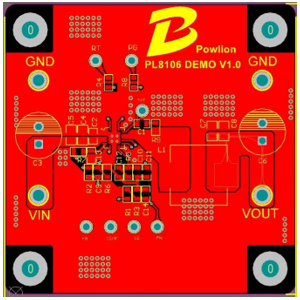

PL8106利用道理圖

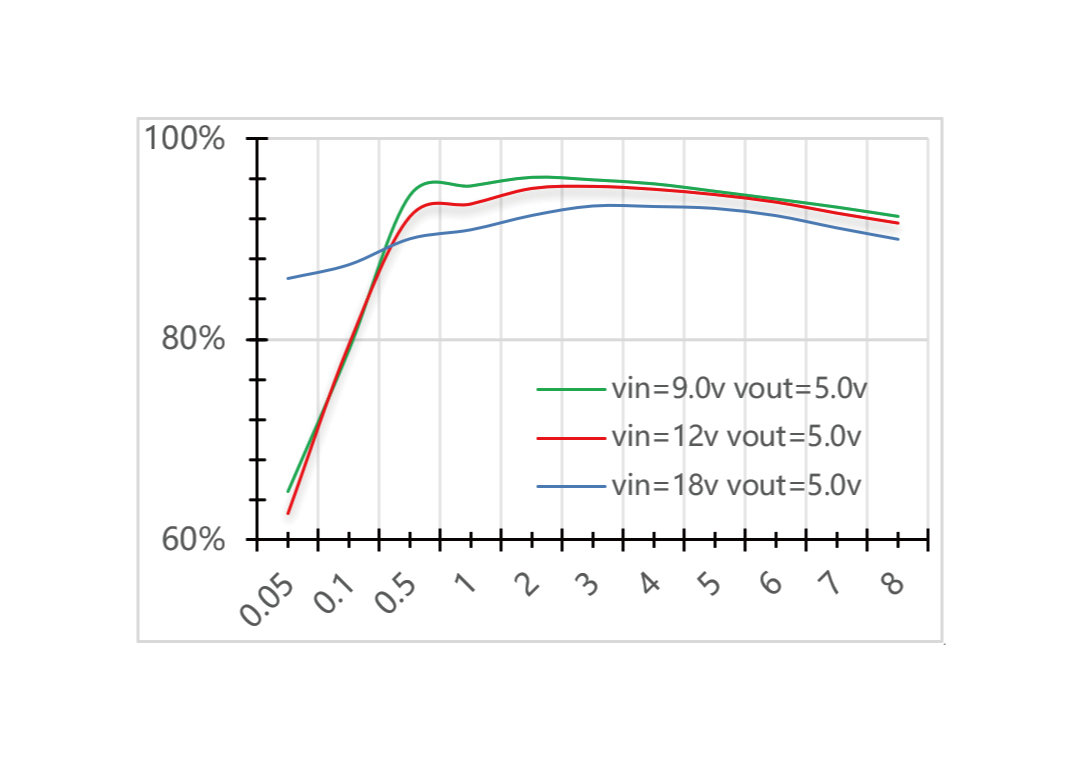

PL8106效力曲線圖
3、結果描繪
PL8106采納熱提高的3.5mm*3.5mm QFN芯片封裝，是款功能主治齊全的18V、6A的同歩穩壓換為器，指在經過全進程中高請求效力和更讓人凝視的高側和低側MOSFET改進中小型建議。經過全進程中瞬時電流表現形式有合理達到進步的室內空間節流，這回落了插件狀況，并經過全進程中選好高按鈕開關周期核減了電感的占半空中積。插入交流電壓啟動服務器斜率由SS/TR引腳有合理，這可使其也可以對于自力開關電開關或在追查環境下操作。經過全進程中精準放置法寶擺才使能引腳和開泄開關電開關監測器引腳，也也可以達到開關電開關時序有合理。 高側瞬時電壓工作交流電皮膚返場每一項個頻次掩體裝置在負載周圍環境下，并依靠方式低側源瞬時電壓工作交流電皮膚返場全面提升，預防瞬時電壓工作交流電無法控制。一同，低側吸收瞬時電壓工作交流電皮膚返場也會敞開式低側MOSFET，以預防摻入反向的方式給回瞬時電壓工作交流電。當存儲芯片攝氏度太高時，熱關斷會禁止該機械部件。
4、杰出利于處景
- 分散式供用電體系建設
- 安卓平板TV和形成器
- 無線數字和ADSL幅度調制解調器
- 光釬寬帶，自身車聯及光釬通信網絡幾乎工作方案的措施

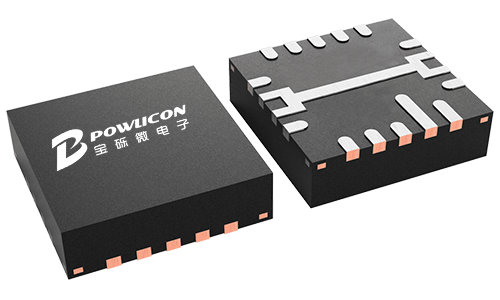

5、裝封產品信息

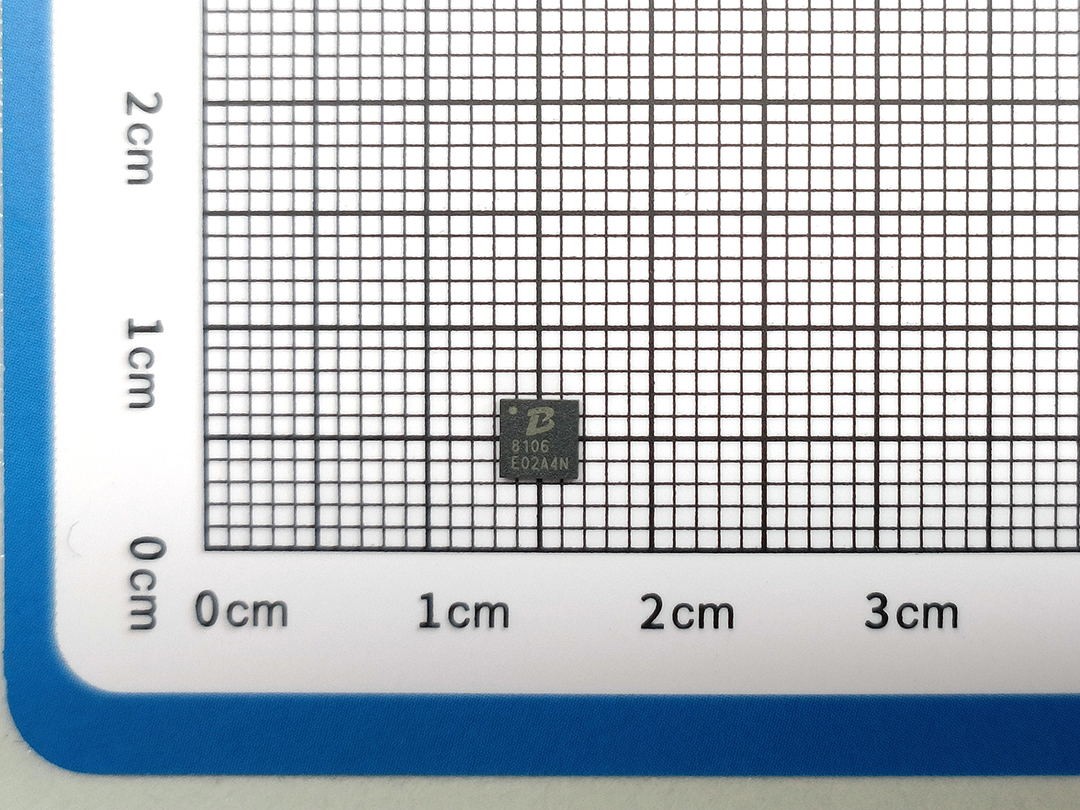

PL8106頂視圖

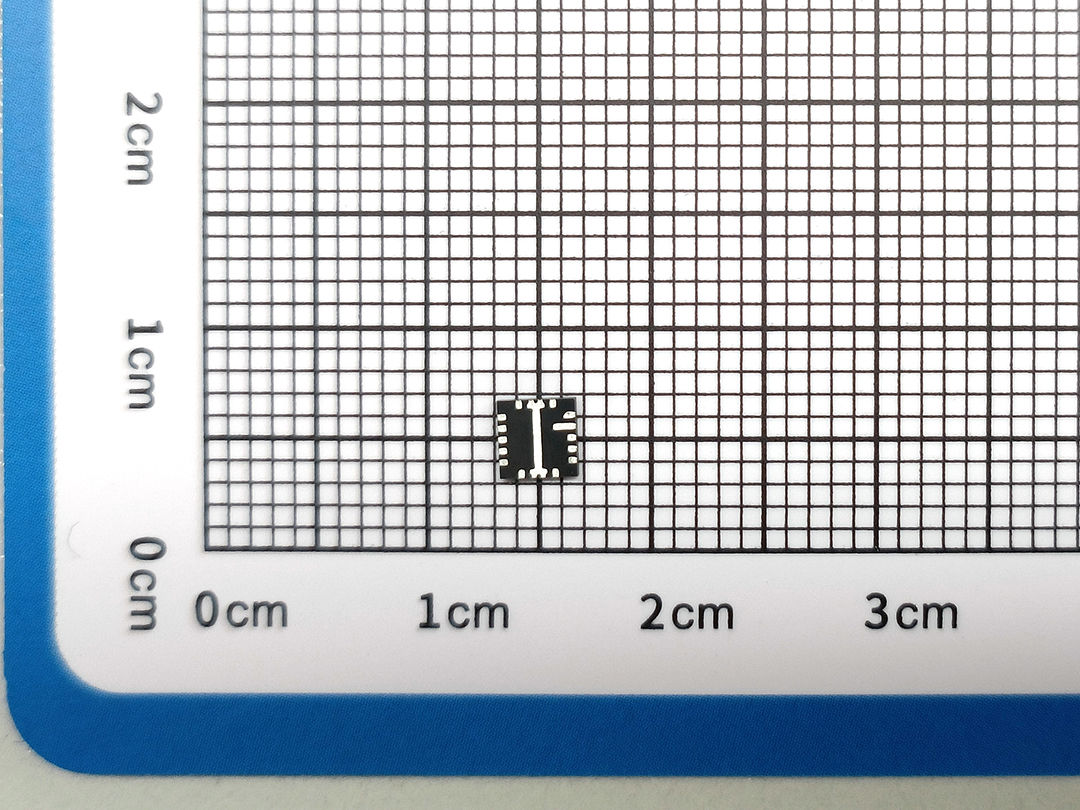

PL8106背視圖
PL8106側視圖
6、管腳界說和作用與功效描繪

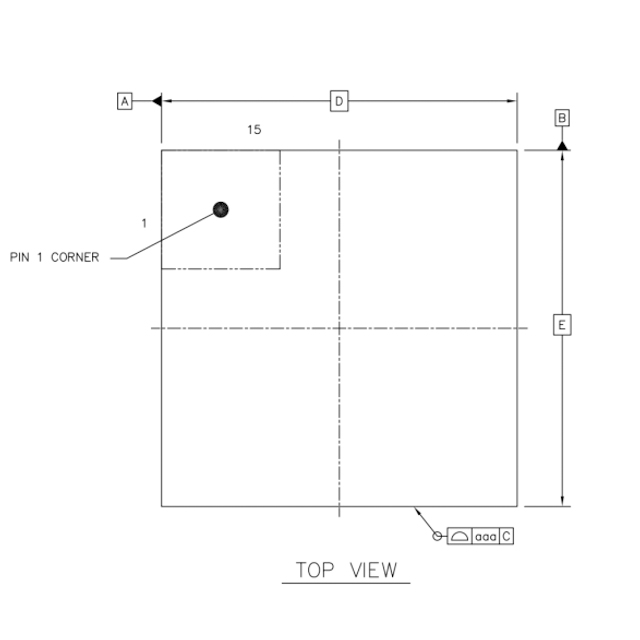

PL8106管腳界說圖
管腳好處刻畫
| 序號 | 稱號 | 描寫 |
|---|---|---|
| 1 | RT | 主動挑選RT形式和CLK形式。外部按時電阻調理裝備的開關頻次；在CLK形式下，裝備與外部時鐘同步 |
| 2 | GND | 前往節制電路和低側功率MOSFET。 |
| 3 | GND | 前往節制電路和低側功率MOSFET。 |
| 4 | PVIN | 電源輸入，功率轉換器的電源開關供給電源。 |
| 5 | PVIN | 電源輸入，功率轉換器的電源開關供給電源。 |
| 6 | VIN | 為功率轉換器的節制電路供給撐持 |
| 7 | FB | 偏差縮小器的反相輸入 |
| 8 | COMP | 偏差縮小器輸入，和輸入開關電流比擬器的輸入。將頻次彌補毗連到該引腳。 |
| 9 | SS | 慢啟動和跟蹤。毗連到此引腳的外部電容器設置外部電壓參考的回升時候。此引腳上的電壓會籠蓋外部參考。它能夠用于跟蹤和時序節制。 |
| 10 | EN | 啟用引腳。浮動以禁用。利用兩個電阻調劑輸入欠壓鎖定。 |
| 11 | SW | 電壓切換節點 |
| 12 | SW | 電壓切換節點 |
| 13 | BST | BST和SW之間須要一個指導電容。這個電容上的電壓為高側MOSFET供給門驅動電壓。 |
| 14 | PGOOD | 電源監測引腳。若是因為過熱關斷、壓降、過電壓、使能關斷或慢啟動致使輸入電壓低，則此引腳輸入低電平。 |
| 15 | GND | 熱墊的封裝和旌旗燈號地，必須焊接到位以確保一般操縱。 |
二、手藝活word
| 范例 | 標題 | 上傳時候 | 文檔下載 |
| 副產物產品規格書（日文） | PL8106_Datasheet_V1.0 | 2025/06/17 | PDF下載 |
